软件介绍

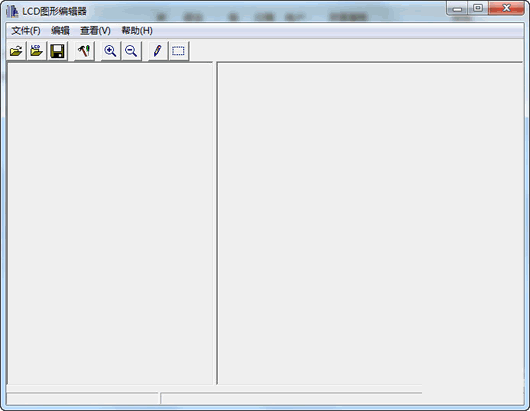

LCD图形编辑器(LCD仿真软件)是非常强大的LCD仿真器工具，绿色软件，解压即用，主要功能为可以帮助您使用编辑器将BMP各式图像轻松制作出LCD文件，支持真值表映射，图案选取，图案修整等功能，方便LCD的仿真器来使用。
LCD图形编辑器使用方法：
1、用WINDOWS带的画图软件按实际的LCD图形制作一幅BMP图像，笔划和背景颜色如下图中的颜色，存为24bit真彩图像文件，请看“Example”目录下例子“BMP0211.bmp”。
2、运行“LCD图形编辑器”，按键调入“BMP0211.bmp”，按键进行设置，包括目标板类型、LCD工作电压，COM比较电压、SEG比较电压。
3、进行LCD真值表设定，对于连为一体的笔划，按“点选键”，再点中BMP图像区的一个笔划。
4、根据LCD设计图和电路原理图接线关系，再点击相应的COM-SEG交叉点进行映射。
5、对于没有连为一体的笔划，按“框选键”，框选BMP图像区的一个图形
6、双击真值表区的某一图形，可以对该图形进行修整：
7、对真值表点击右键弹出菜单可选择命令对真值表做一些操作。
8、如果LCD屏有丝印图形，可以做丝印图形BMP文件，文件名与LCD文件同名，例如“Example”目录下的“LCD0211.bmp”与“LCD0211.LCD”，“LCD0211.bmp”就是丝印图。
